空调电路板为什么会坏（了解空调主板电控原理）

发布于：2025-04-19 作者：凹凸曼 阅读：22

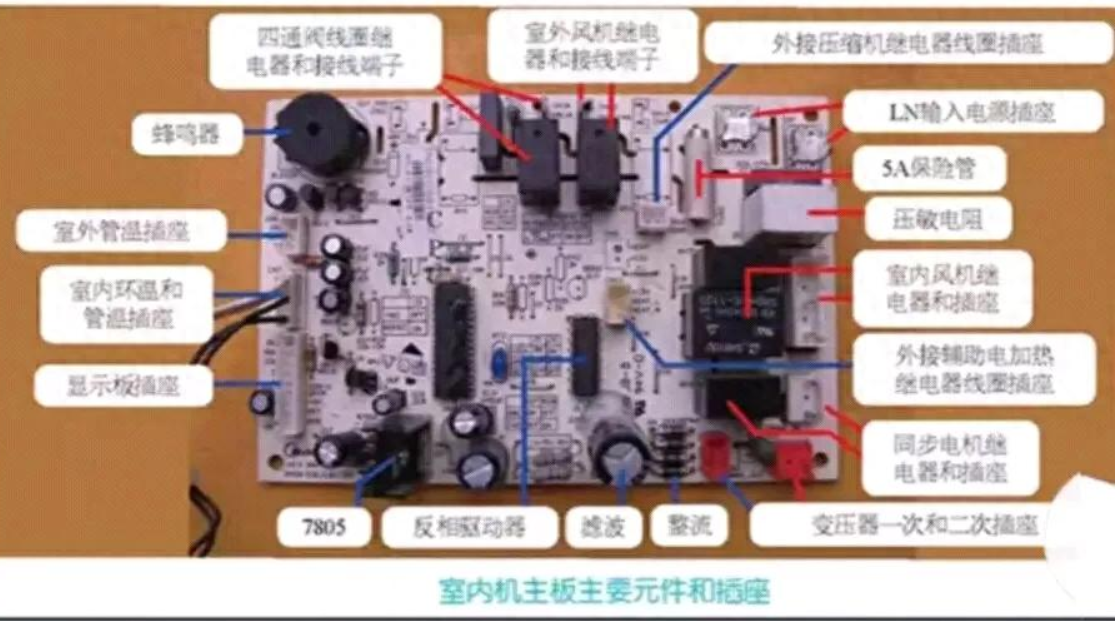

空调主板实体图

空调主板看着零件密密麻麻，其实电路比较简单，主要是变压整流电路，单片机和各种继电器。

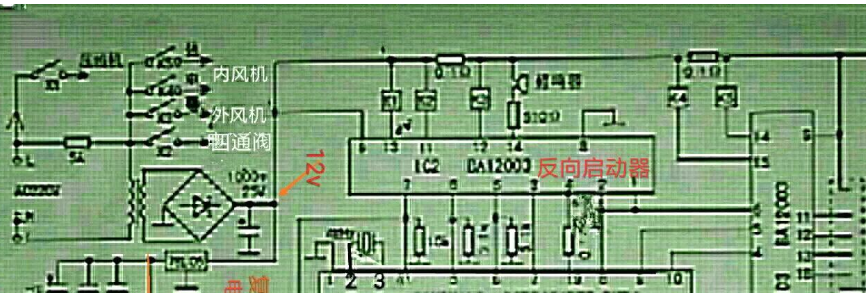

主板电路示意图

我们利用上面这张电路图，来了解它的工作流程。插电后通过工频变压器降压，再用桥式整流，在滤波电容上得到12v电压，供继电器使用，再用7805线性稳压芯片，得到5v电压，给单片机和传感器等电路供电。（有的空调的供电电路是变频降压，电路就比较复杂，但效率高）单片机得电同时，复位电路使单片机复位（这个示意图没有画出复位电路），并晶振启动，单片机开始工作。

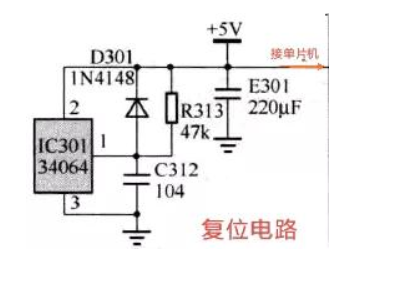

上面那个图就是单片机的复位电路，它很重要，后面还会讲到。单片机的三大关键电路启动后，空调就可以工作了。

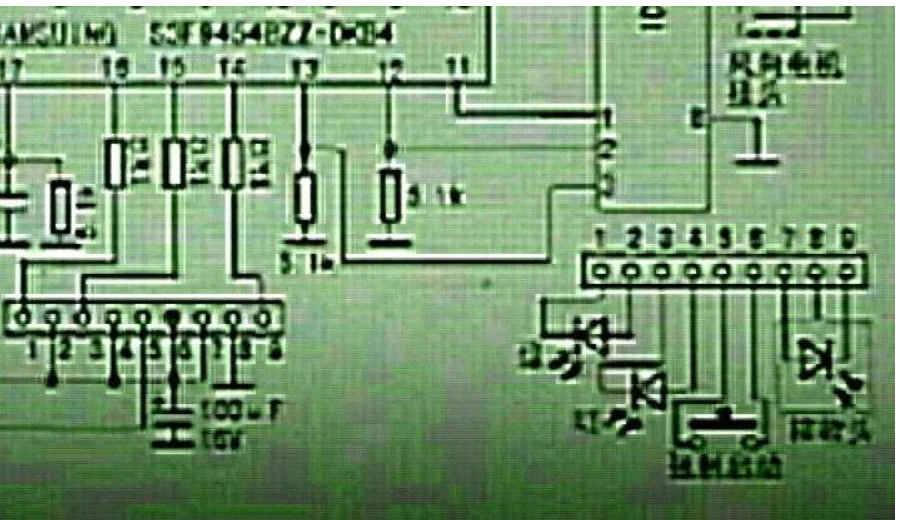

空调显示板

遥控器发出开机指令，接受头就把信息发给单片机的14脚，单片机收到信息后，显示板上显示灯亮。


然后，单片机按照遥控器的设置，从8，9，10，11脚输出高电平，到反向驱动器的1，4，5，6脚，反向驱动器的11，12，13，16脚就呈现低电平，空调的同步电机得电启动（12v电压通过电机线圈，同步电机的二根线圈顺转，二根反转）空调的导风板慢慢打开（或关闭），并且可以控制它的角度。单片机的13或12脚输出高电平，到IC3的2或3脚，14或15脚就呈低电平，k4或k5继电器吸合，内风机转动（k4小风，k5强风），有的空调，内风机用双向可控硅来调速，可以做到无级调速。


同样，单片机的4，5，6脚输出高电平，到反向驱动器IC2的7，6，5脚，则IC2上的10，11，12脚就呈低电平，12v电压就通过K1，K2，K3继电器，吸合，L线的电压就通到外机，分别启动压缩机，外风机，四通阀，这样，空调就正常运转。

如果要制热，一般还需要开启电辅热，电辅热也是由继电器控制（电路图没画，看上面实物图）。


如果空调按遥控无反应，可以试试手动启动，还是不行的话，就要检查电源电路，没有12v，查整流桥和滤波电容，如有12v，没有5v，查7805稳压芯片，如果有5v，就要查单片机上的三大要件，5v电压有否加上，晶振电路是否起振，复位电路是否正常，这三个方面正常就基本没有问题，然后根据各故障找原因。


如不制冷可以检查二个温度传感器，一个是管温传感器，它固定在冷凝管上，零一个是室温传感器。它们是负温度系数的热敏电阻。如果是外机问题可以检查继电器是否损坏（我们这里是检查电控方面的问题，至于象制冷不好，可能是缺氟，外风机不转，可能是电容坏了等等，不在我们讨论范围），还有如果不能用遥控器就要检查接收头，检查那个三极管样的感光头是否损坏。

变频空调和普通空调内机主板差不多，变频空调就是多了一根通讯线，所以内机主板需要有个通讯电路，定频空调和外机有5根连接线，分别是火线，零线，四通阀，外机线地线。其中火线，外风机线，四通阀线要用继电器控制，变频空调有4根连接线，分别是火线，零线，通讯线，地线，其中火线用继电器控制。
